通信・電子器材

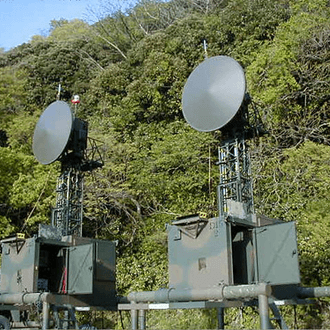

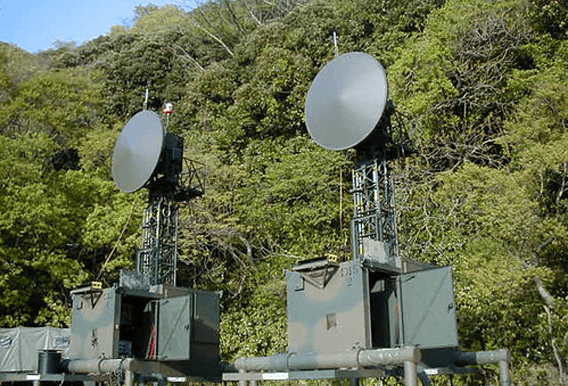

無線搬送装置1号（JMRC-C10/R10）の後継として通信団に装備し、中央～作戦方面隊間の野外骨幹回線を構成する。防衛マイクロ回線、基地交換機、師団通信システム等の連接ができる。

略称

JMRC-C17/R17

[全長]

約6,000mm

[奥行き]

約2,200mm

[全高]

約2,500mm

[構成]

無線装置及び搬送装置

[空中線高]

最大約12.5m

[伝送容量]

52Mbps

[製作]

富士通

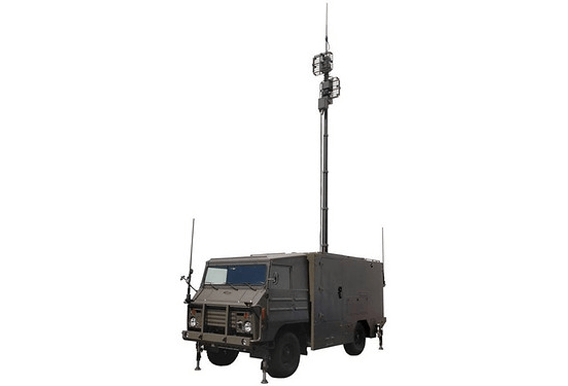

全国の陸上自衛隊に装備し、方面隊、師団等の指揮・統制のための通信を継続的に確保する骨幹装置である。

装備品名

野外通信システム（ノード装置）

[機能]

無線機能及び音声交換機能

[全長]

約5,960mm

[全幅]

約2,366mm

[全高]

約2,700mm

[空中線高]

最大約12m

[製作]

日本電気

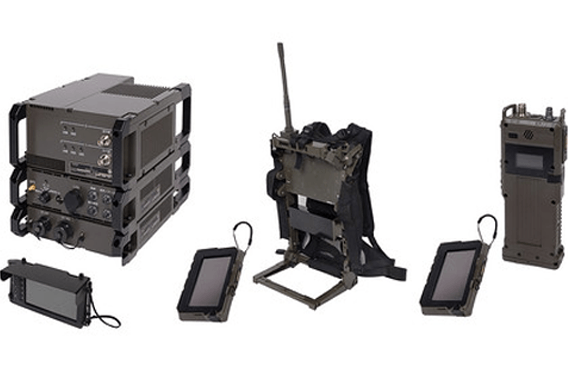

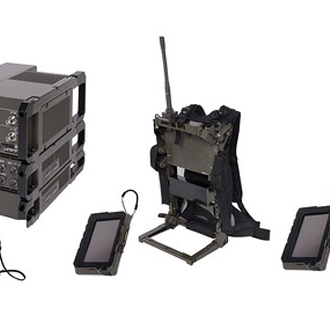

全国の陸上自衛隊に装備し、方面隊、師団等の隊員が指揮・連絡のための通信を行う無線機である。

装備品名

野外通信システム（広帯域多目的無線機）

[種類]

車両用、携帯用（Ⅰ・Ⅱ型）、機上用

[機能]

マルチバンド、音声・メール・位置情報機能

[製作]

日本電気

本装置は、短射程、低初速の迫撃砲を標定するために使用する。72式対迫レーダ装置JAN/MPQ-N1の後継機として、61年度より装備化されている。次の特徴がある。（1）遠距離、至短時間における高精度の敵迫撃砲の位置標定（2）多目標の同時標定（3）全天候性、機動性を有する

略称

JMPQ-P13

[周波数範囲]

Xバンド

[指示器]

Bスコープ

[標定方式]

多目標同時標定

[全長]

約5,300mm

[奥行き]

約2,500mm

[全高]

約3,500mm

[重量]

約2,900kg

[電源]

AC115V,10KVA,タービン発動発電機

[操用性]

自動標定,遠隔操作

[製作]

東芝

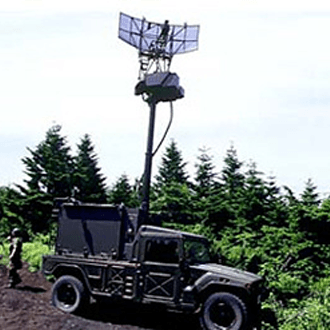

主に低高度で飛行する航空機及びヘリコプタを全周にわたって連続監視を行い、取得した目標情報を迅速、継続的に師団対空情報処理システムなどへ伝送するレーダである。師団高射特科連隊/大隊に装備される。

略称

JTPS-P18

[周波数範囲]

Xバンド

[指示器]

PPIスコープ

[電源]

200V,10KVA,60Hz

[構成]

電源を含め高機動車にシステム一式を搭載。

[重量]

約1.8t

[製作]

三菱電機

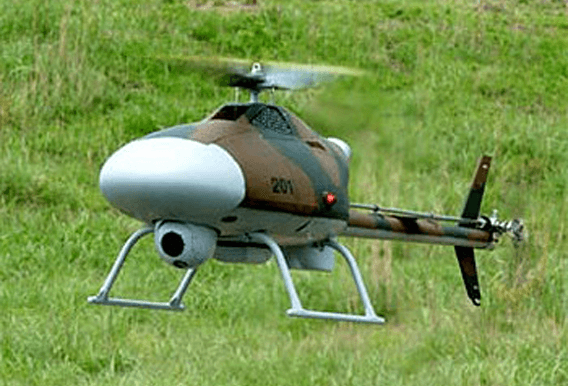

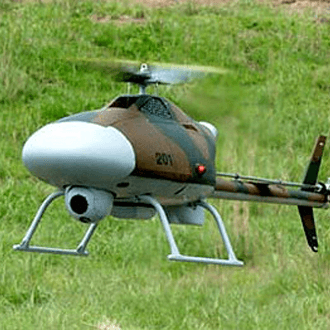

無人機及び地上装置からなる。無人機はプログラム制御により飛行させることができる。

[構成]

無人機|統制装置
追随装置
簡易追随装置
発進装置
機体点検装置
機体運搬装置
作業車

[通信手段]

無線・有線

[開発]

防衛庁技術研究本部

[製作]

富士重工

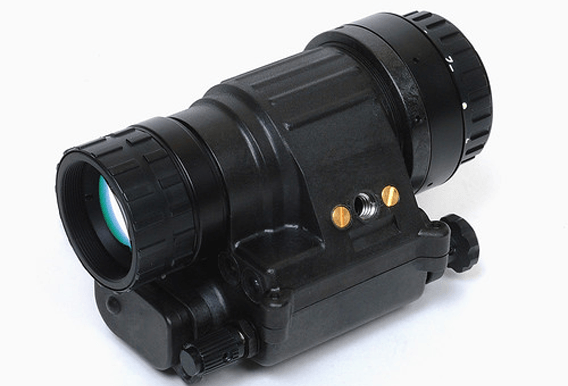

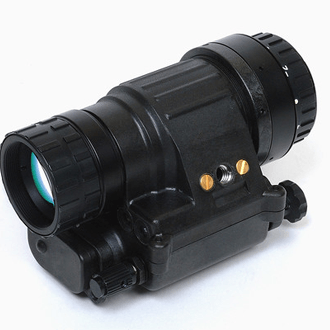

略称

JGVS-V8

[方式]

微光暗視

[本体全幅]

65mm

[本体高さ]

70mm

[本体奥行き]

120mm

[本体重量]

310g

[製作]

日本電気

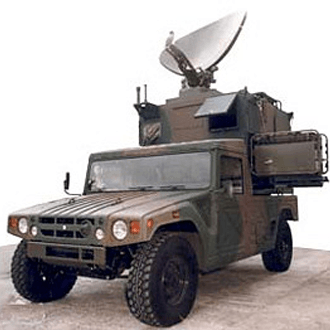

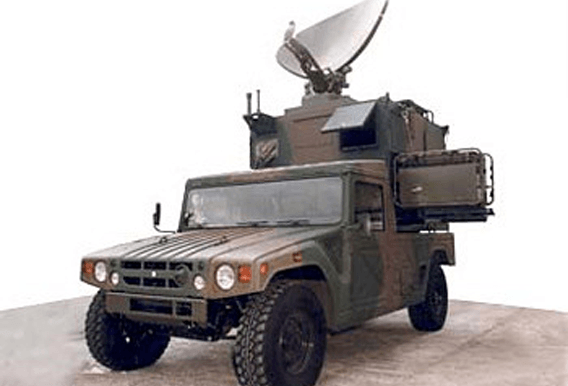

師団及び方面隊において衛星を中継した音声及びデータ通信に使用できる。

略称

JMRC-C4

[周波数]

Xバンド

[全長]

約4,800mm

[全幅]

約2,200mm

[全高]

約4,500mm

[重量]

約1,600kg（車両を除く）

[製作]

三菱電機

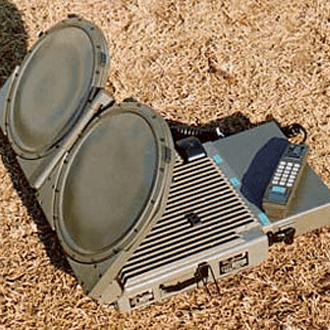

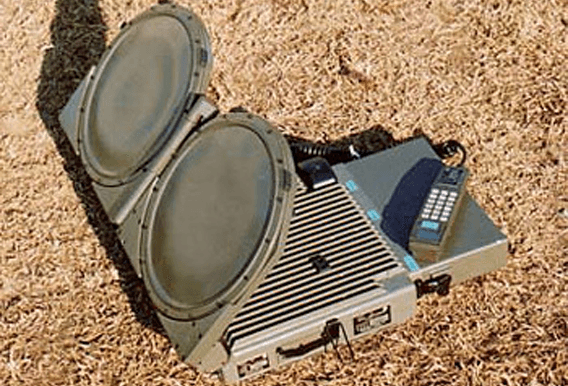

師団及び方面隊において衛星を中継した音声及びデータ通信に使用できる。

略称

JPRC-C1

[周波数]

Xバンド

[全幅]

約500mm

[奥行き]

約200mm

[全高]

約500mm

[総重量]

約9kg

[電源]

DC24V,12V,AC100V

[製作]

日本無線

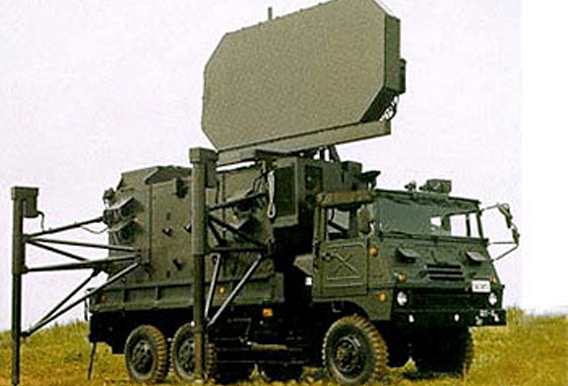

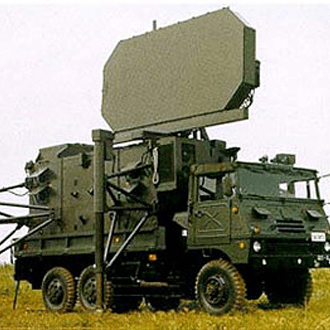

同装置は、71式対空レーダ装置JTPS-P5の後継であり、昭和63年に装備化。

略称

JTPS-P14

[周波数]

Sバンド

[空中線]

フェーズドアレイ

[表示方式]

PPI、RSI表示

[全長]

約6,000mm

[奥行き]

約2,400mm

[全高]

約2,500mm

[重量]

約4,000kg

[電源]

115V,60Hz,10KVA

[主要構成]

3 1/3tトラック1台に搭載,電源車

[製作]

三菱電機
